Leidingmarkering volgens ISO 20560-1 normering

Het voornaamste doel van de ISO 20560-1 norm is het creëren van een internationale standaard die de verscheidenheid aan voorschriften binnen verschillende landen en regio’s vervangt. Het gebruik van basis-identificatiekleuren en (waarschuwings)symbolen zal helpen om de leidinginhoud en eventuele gevaren sneller te kunnen identificeren.

Door te investeren in een goede en duidelijke leidingmarkering voorkomt u onnodig leed, hoge kosten en garandeert bovendien een beter inzicht in de constructie!

De belangrijkste punten op een rij

Een aantal factoren zoals stofsoort (categorie), leiding diameter en stroomrichting hebben sterke invloed op de stijl en het formaat van leidingmarkering.

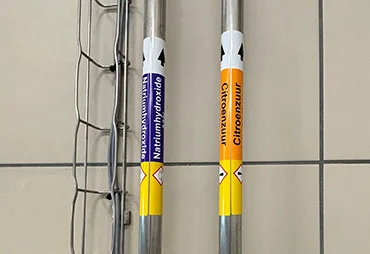

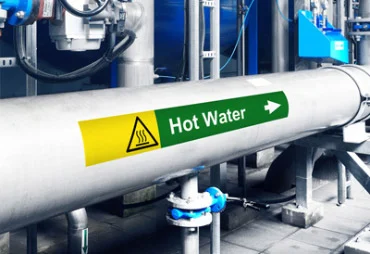

De basiselementen van een leidingmerker

Een correcte leidingmerker bestaat uit 4 basiselementen:


1. Basis identificatiekleur
2. Naam van de stof/inhoud
3. Stroomrichtingaanwijzers (pijlen)
4. Waarschuwingssymbolen, GHS-symbolen (of beide)

Gevaarlijke stoffen Alkaliën (logen)
Gas (vloeibaar of gasvormig) Brandblusmiddelen
Vloeistoffen en vaste stoffen
(poeder / granulaat)
Water
Zuren Lucht

Stof-categorieën in kleur (basis identificatiekleuren)

Een aanzienlijk voordeel van de ISO 20560-1 normering is het vaststellen van basis identificatiekleuren, de kleurcoderingen die wereldwijd toegepast zullen worden. Dit is van onschatbare waarde voor zowel de industrie als hulp- en reddingsdiensten.

Er bestaan 3 verschillende formaten leidingmerkers waarbij de breedte van de basis identificatiekleur wordt bepaald door de diameter van de leiding.

Leidingen tot 150mm

De basis identificatiekleur van leidingen met een diameter tot 150 mm moet minimaal 85 mm breed zijn.

Leidingen van 150mm ~ 500mm

De minimale breedte van de basis identificatiekleur van leidingen met een diameter van 150 tot 500mm is 120mm.

Leidingen vanaf 500mm

Bij leidingen met een diameter vanaf 500mm en groter dient de basis ID-kleur minimaal 200mm breed te zijn.

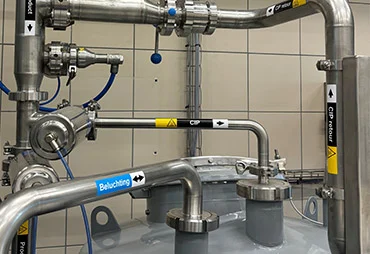

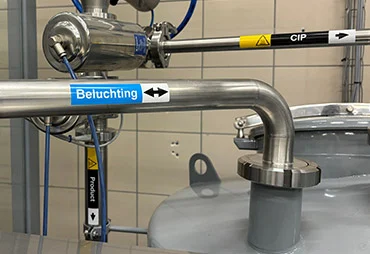

Overige richtlijnen en regels

Er zijn enkele aanvullende richtlijnen die de lay-out, positionering en zichtbaarheid van een leidingmerker bepalen.

De minimale letterhoogte is 7mm en symbolen moeten minimaal 20mm hoog zijn

De minimale hoogte van de stroomrichtingaanwijzer (pijl) is 10mm

Leidingen die aan twee zijden zichtbaar zijn vereisen (leiding)markeringen aan beide zijden

Leidingmarkering moet geplaatst op belangrijke plaatsen zoals tap- en aftakkingspunten, kleppen, aan weerszijden van muren en andere zone-afscheidingen en aan het begin en einde van leidingrekken etc.

Meer details kunt u vinden op de officiële ISO 20560-1 website: https://www.iso.org/standard/71570.html

Zelf leidingmarkering printen of kant-en-klaar bestellen?

Wij bieden uiteenlopende oplossingen voor leidingmarkering waaronder printers waarmee u alle benodigde leidingmarkering zelf kunt printen, in enkele of meerdere kleuren. Hierbij kunt u gebruik maken van onze exclusieve SMS-R1 Leidingmarkering software waarmee u gemakkelijk en snel alle leidingmarkering print volgens de ISO 20560-1 normering. Wilt u leidingmarkering toch liever kant-en-klaar bestellen? Dan kan ook!

De ideale printer voor leidingmarkering

Wanneer het op leidingmarkering aankomt is de SMS-R1 het meest geavanceerde én gebruiksvriendelijke systeem.
 Met deze printer produceert u leidingmerkers op hoge snelheid, in meerdere kleuren en diverse formaten.

Om het printen van leidingmarkering zo eenvoudig mogelijk te maken hebben wij een exclusieve Leidingmarkering applicatie ontwikkeld, waarmee u zonder moeite leidingmerkers print die volledig aan de ISO 20560-1:2020 normering voldoen.

Beheer zelf eenvoudig de stoffen database door nieuwe stoffen toe te voegen, bestaande stoffen te wijzigen of deze te verwijderen.

Zodra u weet welke leiding moet worden gemarkeerd kiest u met de applicatie gemakkelijk het juiste formaat sticker.

Kies uit stroomrichtingaanwijzers (pijlen) mét of zonder achtergrondkleur en bepaal zelf de achtergrondkleur van de symbolen.

Wilt u alle leidingmerkers met dezelfde stroomrichting of liever verschillende? De stroomrichting wordt flexibel gekozen.

GHS- en waarschuwingssymbolen vindt u gemakkelijk met behulp van de pictogrammen-legenda.

Het veld voor aanvullende tekst kunt u gebruiken voor specificaties, instructies en andere/extra informatie.

Download nu de gratis demo versie!

Heeft u nog geen SMS-R1 maar wilt u de software toch vrijblijvend uitproberen? Download de demo met vrijwel volledige functionaliteit.

Wijzig, verwijder of voeg stoffen toe
Bepaal stroomrichting, stijl en formaat
Bekijk afdruk voorbeelden
Keuze uit 12 talen
Uitproberen zonder tijdslimiet

De demo is geschikt voor Windows en vereist installatie van deze onderdelen:
• NiceLabel PowerForms (versie 2019.3 of hoger) Download
SMS-R1 printer driver (versie 18e of hoger) Download
Microsoft Access Runtime (versie 2013 32bit of hoger) Download

Eenvoudige leidingmerkers printen

Een alternatieve manier van leidingmarkering is het printen op een doorlopende tape-rol, waarbij de kleur tape en kleur lint samen de juiste kleurcombinatie vormen.
De doorlopende tapes zijn beschikbaar in diverse kleuren en in standaardbreedtes van 15mm, 30mm, 60mm en 100mm en worden door de printer op de gewenste lengte afgeknipt.

Voor het printen van leidingmarkering in enkele kleur adviseren wij een SMS-430 label printer of een portable TORO label printer.

Desktop en Portable printers voor eenvoudige leidingmarkering

SMS-430

  • Print tot 104mm breed
  • 300 DPI printresolutie
  • Automatische knipfunctie
  • USB & LAN aansluiting

TORO

  • Print tot 101mm breed
  • 300 DPI printresolutie
  • Portable & IT-onafhankelijk
  • USB-A & USB-B aansluiting

Kant-en-klare leidingmarkering bestellen

Leidingmarkering op rol

Voor grote projecten zoals de inrichting van een nieuwe fabriek of gebouw is onze voorbedrukte leidingmarkering op rol een ideaal middel om kosten en tijd te besparen.

Onze voorbedrukte rollen zijn gelamineerd tegen UV-straling en chemische invloeden en zijn zelfreinigend, flexibel en waterafstotend.

Heeft u hulp nodig bij de inrichting van uw project? Onze adviseurs staan voor u klaar!

Leidingmarkering op rol
